• Тепловой насос воздух - вода NIBE SPLIT с гидробоксом NIBE HBS

    Огляд

    Тепловий насос SPLIT, підключений фреонопроводом до гідробоксу фреон/вода HBS 05 у приміщенні
    • Недороге рішення для опалення, нагріву гарячої води, кондиціювання тощо
    • Компактний розмір вуличних блоків теплового насосу SPLIT та гідробоксу HBS 05
    • Без ризику замерзання вуличних магістралей при довготривалій відсутності електроенергії, між вуличним тепловим насосом та гідробоксом у приміщенні циркулює фреон
    • Керується сучасними ефективними контролерами NIBE SMO або смарт-баками NIBE VVM, в тому числі через інтернет
    • Можливе підключення до 8 комплектів "тепловий насос SPLIT + гідробокс HBS 05" в одну систему під загальним керуванням SMO 40

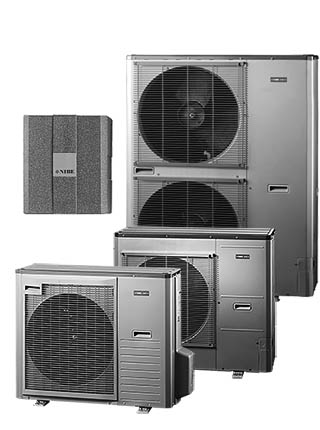

    Чотири модифікації повітряного теплового насосу SPLIT з різною тепловою потужністю: AMS 10-6, -8, -12 та -16 кВт. Разом з тьома модифікаціями гідробоксу HBS 05-6, -12 та -16 забезпечать отримання недорогого водяного теплоносія для опалення та/або кондиціювання та/або нагріву гарячої води тощо. Максимальна температура водяного теплоносія 58°С при температурі на вулиці мінус 20°С.

    Один тепловий насос SPLIT з гідробоксом HBS 05 керується контролером SMO 20 або смарт-баком VVM.

    Контроллер SMO 40, в свою чергу, здатен керувати до 8 комплектів "тепловий насос SPLIT + гідробокс HBS 05", та створити недорогу високоефективну систему повітряних теплових насосоів тепловою потужністю до 128 кВт.

    Великий вибір схемних рішень та аксесуарів доступні.

    Модель Клас енергоефективності при 35°C*
    		Ціна €**, з ПДВ
    AMS 10-6 2484
    AMS 10-8 3007
    AMS 10-12 3796
    AMS 10-16 5204
    HBS 05-6
    		1148
    HBS 05-12 1389
    HBS 05-16 1597

    * Звіт з енергоефективності визначає роботу комплекту "тепловий насос + гідробокс + автоматика SMO або VVM".

    КОМПЛЕКCНІ РІШЕННЯ

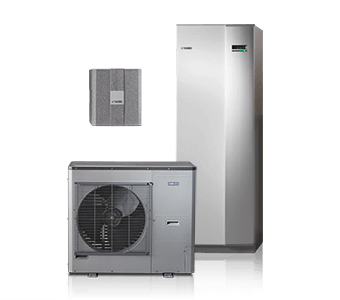

    • NIBE™ SPLIT HBS 05 + VVM 310

      All-in-one indoor unit cabinet solution with NIBE VVM 310 and NIBE SPLIT HBS 05.

      NIBE VVM 310 indoor unit takes care of your hot water demand and ensures that the correct heating power is sent to your heating system in the most efficient way. Heat production is reliable and economical with integrated hot water coil, circulations pumps, control system and immersion heater.

      NIBE VVM 310 is equipped with the new generation controller for comfort, good economy and safe operation. Clear information about status, operating time and all temperatures in the system is shown on the large and easy to read display.

      The indoor unit is connected to the air/water outdoor unit and your house heating distribution system. It is prepared for connection to a number of different products and accessories, e.g solar or other external heat source, extra water heater, swimming pool and climate systems with different temperatures.

    • NIBE™ SPLIT HBS 05 + VVM 320

      All-in-one indoor unit cabinet solution with NIBE VVM 320 and NIBE SPLIT HBS 05.

      NIBE VVM 320 indoor unit takes care of your hot water demand and ensures that the correct heating power is sent to your heating system in the most efficient way. Heat production is reliable and economical with integrated hot water heater, circulations pumps, control system and immersion heater.

      NIBE VVM 320 is equipped with the new generation controller for comfort, good economy and safe operation. Clear information about status, operating time and all temperatures in the system is shown on the large and easy to read display.

      The indoor unit is connected to the air/water outdoor unit and your house heating distribution system. It is prepared for connection to a number of different products and accessories, e.g other external heat source, extra water heater, swimming pool and climate systems with different temperatures.

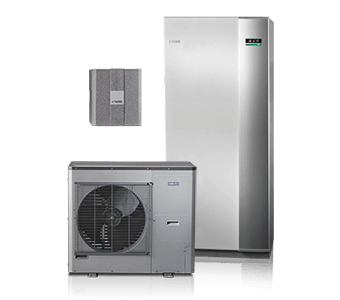

    • NIBE™ SPLIT HBS 05 + VVM 500

      All-in-one indoor unit cabinet solution NIBE VVM 500 and NIBE SPLIT HBS 05.

      NIBE VVM 500 indoor unit takes care of your hot water demand and ensures that the correct heating power is sent to your heating system in the most efficient way. Heat production is reliable and economical with integrated hot water coil, circulations pumps, solar coil, control system and immersion heater.

      NIBE VVM 500 is equipped with the new generation controller for comfort, good economy and safe operation. Clear information about status, operating time and all temperatures in the system is shown on the large and easy to read display.

      The indoor unit is connected to the air/water outdoor unit and your house heating distribution system. It is prepared for connection to a number of different products and accessories, e.g solar or other external heat source, extra water heater, swimming pool and climate systems with different temperatures.

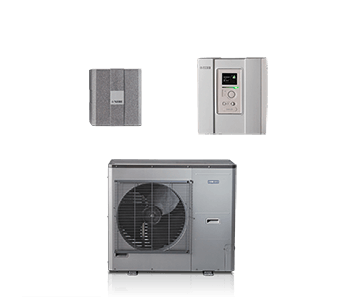

    • NIBE™ SPLIT HBS 05 + SMO 20

      Individual set-up with NIBE SPLIT HBS 05 and the NIBE SMO 20 basic controller.

      NIBE SMO 20 is a basic controller module that supports a limited range of different hydraulic schemes. NIBE SMO 20 enables you to combine a NIBE SPLIT air/water heat pump with other equipment and create your own customised heating system. The addition of NIBE SMO 20 intelligent control module allows your NIBE SPLIT to work smoothly in a variety of ways. For example:

      • Connected to another heating system such as gas, oil, electricity or district heating.
      • Connected to a NIBE water heater of the size required to meet your domestic hot water needs.

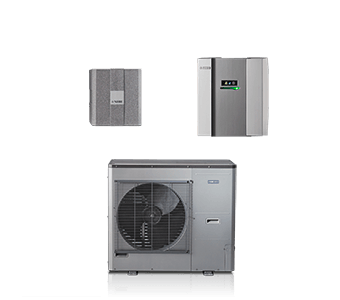

    • NIBE™ SPLIT HBS 05 + SMO 40

      The NIBE SMO 40 is an advanced controller module that supports a broad range of different hydraulic schemes. The SMO 40 enables you to combine a NIBE SPLIT HBS 05  air/water heat pump with other equipment and create your own customised heating system. The addition of the SMO 40 intelligent control module allows your NIBE SPLIT to work smoothly in a variety of ways. For example:

      – Connected to another heating system such as gas, oil, electricity or district heating.

      – Connected to a NIBE water heater of the size required to meet your domestic hot water needs.

      – If you have a swimming pool, the SMO can connect your heat pump to your pool and heat that too.

      – Systems controlled by the SMO can also incorporate solar panels, enabling you to use solar energy as a complementary heat source when available.

    • Close
      Heading

      A un Angleso it va semblar un simplificat Angles, quam un skeptic Cambridge amico dit me que Occidental es. Li Europan lingues es membres del sam familie. Lor separat existentie es un myth. Por scientie, musica, sport etc, litot Europa usa li sam vocabular.

    Опис

    Вуличний тепловий насос NIBE SPLIT разом з гідробоксом NIBE HBS 05 створює завершений тепловий насос, призначений для використання в поєднанні з одним із смарт-баків NIBE VVM або модулів управління NIBE SMO.

    Тепловий насос повітря / вода зроблений за типом "спліт-система", де вуличний модуль SPLIT AMS 10 з'єднується фреоновими трубопроводами з HBS 05, що розташований в приміщенні. Обмін теплом між фреоном та водною опалювальною системою відбувається в HBS 05.

    Головними перевагами комплекту SPLIT + HBS є:

    • компактність гідробоксу HBS та контролеру SMO, що встановлюються у приміщенні, дозволяє використати комплект як при новому будівництві, так і при оновленні існуючої системи водяного опалення
    • фреонопровід, що з`єднує вуличний SPLIT та внутрішній HBS, не може замерзнути у разі тривалої відсутності електропостачання
    • комплект зібраний на заводі з якісних комплектуючих, та перевірений
    • просте підключення зменшує вірогідність помилки при монтажі
    • одна з найбільш доступних цінових пропозицій на ринку

    Додавши внутрішній смарт-бак NIBE VVM - можливо створити комплексний модуль опалення, кондиціювання і гарячого водопостачання. Наші смарт-баки забезпечують ефективний нагрів і високу продуктивність приготування гарячої води. VVM укомплектовані інтелектульною і зручною системою керування, баком гарячої води, додатковим автоматичним ступеневим санітарним+бівалентним електронагрівачем до 9 кВт, енергоефективним циркуляційним насосом опалення що саморегулюється, модулем інтернету і т.д.

    Модулі управління NIBE SMO забезпечують велику кількість рішень та схем підключення, що легко налаштовуються. Для систем з NIBE SMO різні компоненти, такі як бак гарчої води, додатковий бівалентний нагрівач, нагрів басейну та інші аксесуари можуть бути обрані відповідно до специфічних вимог будівлі. До восьми вуличних блоків теплових насосів можуть бути підключені до NIBE SMO 40.

    Існує широкий спектр схемних рішень та аксесуарів для внутрішніх модулів та модулів управління NIBE.

    Таблиця сумісності теплового насосу SPLIT з гідробоксами HBS та смарт-модулями VVM або контролерами SMO:

    NIBE SPLIT HBS 05
    		 VVM 310 VVM 320
    		 VVM 500
    		 SMO 20
    		 SMO 40
    AMS 10-8 / HBS 05-12 x x
    		 x
    		 x
    		 x
    AMS 10-12 / HBS 05-12 x x
    		 x
    		 x
    		 x
    AMS 10-16 / HBS 05-16 x
    		x
    		 x x

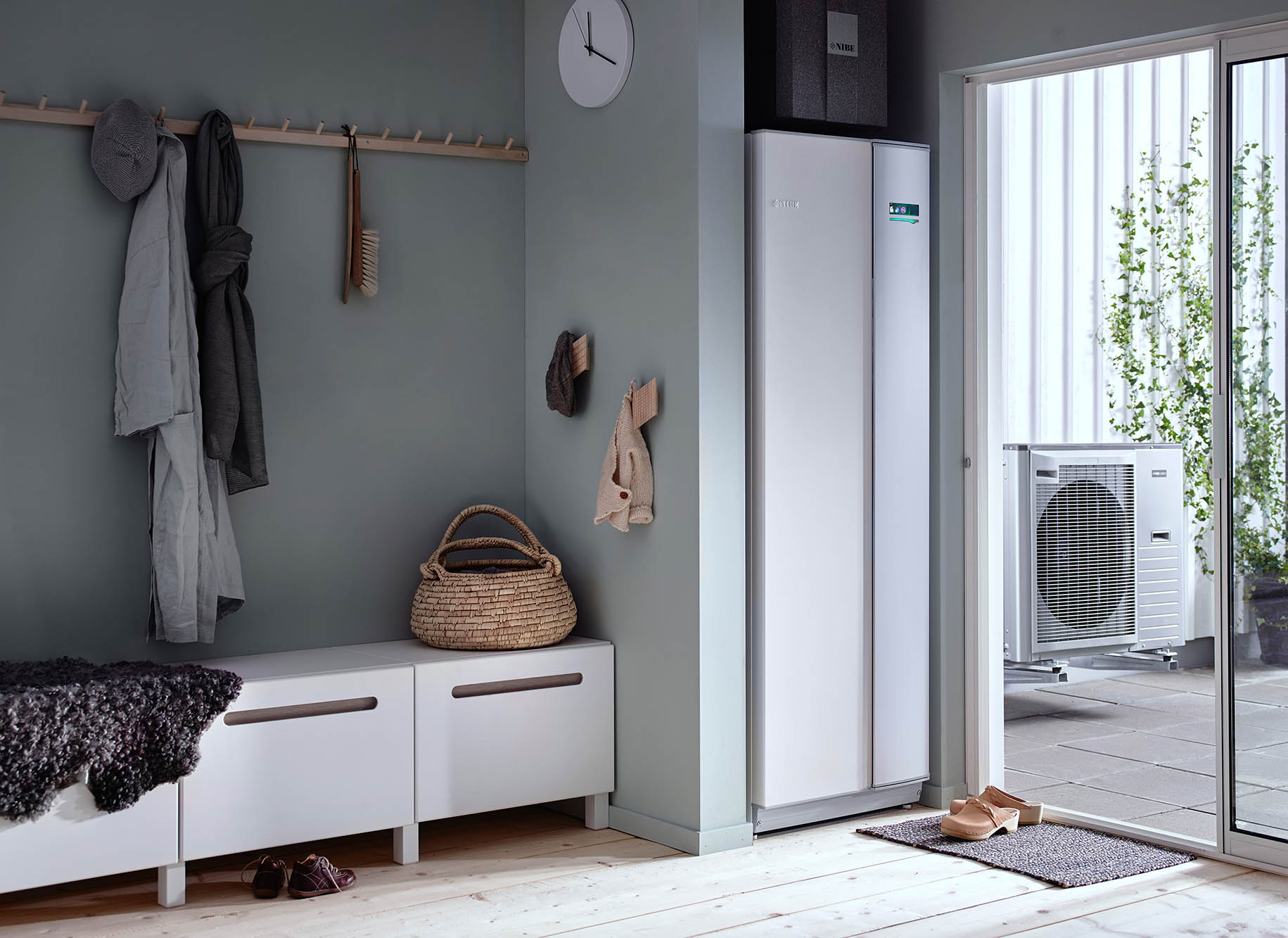

    Зовнішній вигляд комплекту опалення та гарячого водопостачання, що складається з теплового насосу SPLIT, гидробоксу HBS 05, та смарт-модулю VVM:

    Тепловий насос повітряний SPLIT з гідробоксом HBS 05 та смарт-модулем VVM

    Основні розміри

    Усі технічні характеристики в каталогах продукту.

    HBS 05
    Висота (без труб / з трубами) 463/565 мм
    Довжина 404 мм
    Глибина 472 мм
    Вага нетто
    		 15-19,5 кг



    Вуличний модуль
    AMS 10
    Висота (вкл. ніжки)
    		 750-1300 мм
    Довжина 780-970 мм
    Глибина 340-370 мм (+80-110 мм з опорами кріплення)
    Вага нетто* 60-105 кг

    * Залежно від моделі. Усі технічні характеристики у каталогах продукту.


    		 Клас
    енергоефективності
    модулей*
    35/55°C    		 Клас
    енергоефективності
    в зборі*
    35/55°C    		 Класс енергоефективності при
    виробництві гарячої води
    VVM 310-320 / витрати води
    AMS 10-8, HBS 05-12, VVM 320 / XL
    AMS 10-12, HBS 05-12, VVM 320 / XL
    AMS 10-16, HBS 05-16, VVM 310 / XL

    * Звіт з енергоефективності визначає роботу укомплектованого теплового насосу, в тому числі автоматики.
